Angebot!

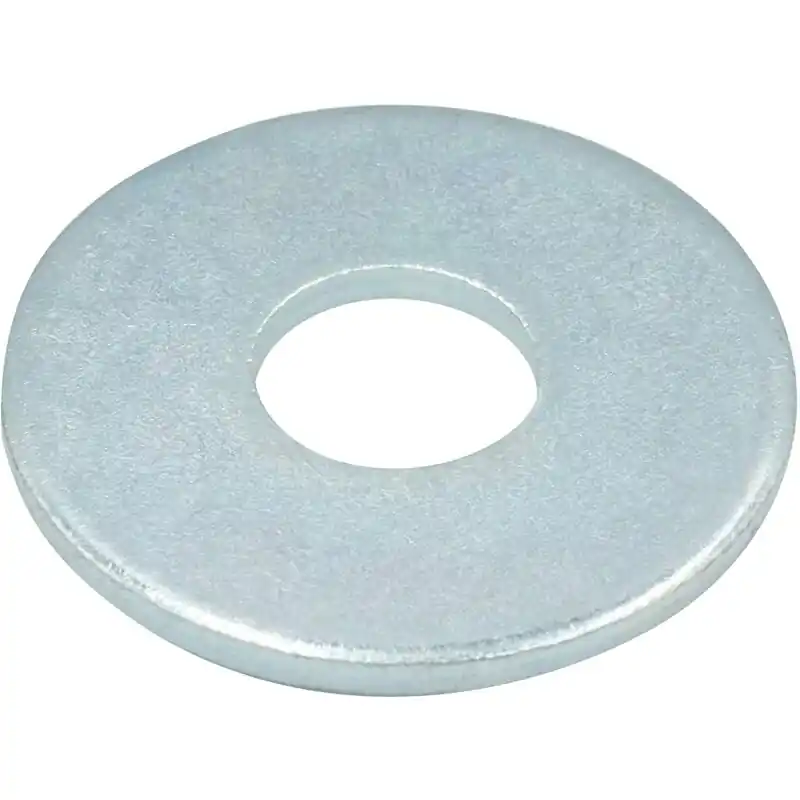

Neue Kollektion 200 Stück Kotflügelscheiben galv. verzinkt 10,5 x 25mm

Neue Kollektion 200 Stück Kotflügelscheiben galv. verzinkt 10,5 x 25mm

Ursprünglicher Preis war: 5,43 €Aktueller Preis ist: 2,71 €.

Sichere Zahlung Karte, PayPal und geschützter Checkout
Kostenloser Versand ab 29,99 € Schnelle Lieferung in ganz Deutschland
Schneller Support Hilfe bei Bestellungen und Versand
Artikelnummer: SK0159302 Kategorie: Schlagwort:
  • Stahl galvanisch verzinkt
  • Produktklasse C

Karosseriescheibe/Kotflügelscheibe

  • Stahl galvanisch verzinkt
  • Produktklasse C
  • Innen Ø x Außen Ø (grobe Zirka-Maße)

Materialstärke: ca. 1,2 -1,5 mm

Maß-Toleranzen

1. Lochdurchmesser d1

Die Toleranzen für den Lochdurchmesser gelten nicht an der Ausbruchseite (t – t1)

Nennmaß

≥ (t)

Nennmaß

< (t)

Produktklasse

A (m)

d1

Produktklasse

C (g)

d1
– 4 H 13 H 14
4 – H 14 H 15

Produktklasse

A (m)

t1 min.

Produktklasse

C (g)

t1 min.
– 2 0,3t –
2 4 0,25t –
4 – 0,2t –

2. Außendurchmesser d2

Nennmaß

≥ (t)

Nennmaß

< (t)

Produktklasse

A (m)

d2

Produktklasse

C (g)

d2
– 4 h 14 h 16
4 – h 15 h 16

3. Scheibendicke t

Nennmaß

> (t)

Nennmaß

≤ (t)

Produktklasse

A (m)

Tol. mm

Produktklasse

C (g)

Tol. mm
– 0,5 ± 0,05 ± 0,10
0,5 1,0 ± 0,10 ± 0,20
1,0 2,5 ± 0,20 ± 0,30
2,5 4,0 ± 0,30 ± 0,60
4,0 6,0 ± 0,60 ± 1,00
6,0 10 ± 1,00 ± 1,20
10 20 ± 1,20 ± 1,60

4. Fase ( ß2 = 35° bis 45° )

Nennmaß

> (t)

Nennmaß

≤ (t)

Produktklasse

A (m)

c2 min.

Produktklasse

C (g)

c2 min.
1 2 0,25t 0,25t
2 4 0,22t 0,22t
4 – 0,20t 0,20t
Artikelnummer: 60601970017-200
GTIN: 4043952665732
Kategorie: Kotflügelscheiben
Hersteller: Reyher
Artikelgewicht: 0,770 kg
