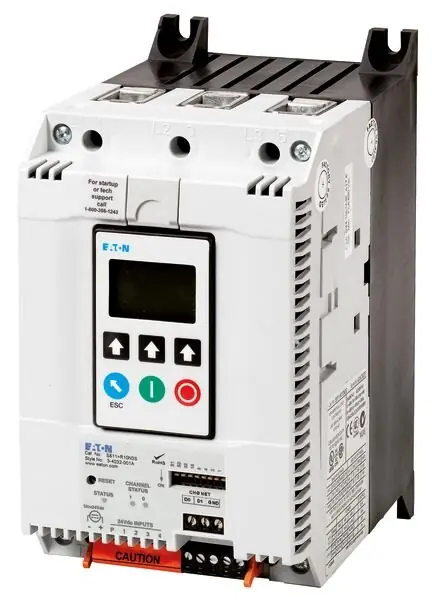

EATON – S811+R13P3S Sanftstarter 200-600V 135A 75kW/400V 37kW/230V Markenprodukt

24V/DC, Integrierter Überlastschutz des Motors

Softstarter, Beschreibung: mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Lasten mit Bedieneinheit und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 – 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, zugeordnete Motorleistung (Standardanschluss, In-Line) bei 400 V, 50 Hz: P= 75 kW, bei 460 V, 60 Hz: P= 100 HP, Bemessungsbetriebsstrom AC-53: Ie= 135 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 234 A, Anlaufklasse: CLASS 10 (Stern-Dreieck-Ersatz), CLASS 20 (Schweranlauf, 3 x Ie für 45 s), CLASS 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Anbindung an SmartWire-DT: nein, Baugröße: R, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Bemessungsbetriebsspannung Ue 200-600 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu 135 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V 75 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V 37 kW
Bemessungssteuerspeisespannung AC 50 Hz 0-0 V
Bemessungssteuerspeisespannung DC 24-24 V
Spannungsart zur Betätigung DC
Integrierter Überlastschutz des Motors Ja
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V 75 kW
Auslöseklasse einstellbar
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V 132 kW
Funktion eine Drehrichtung
Interne Überbrückung Ja
Mit Display Ja
Drehmoment-Regelung Nein
Bemessungsumgebungstemperatur ohne Derating 50 °C
Bemessungssteuerspeisespannung AC 60 Hz 0-0 V
Schutzart (IP) IP00
Schutzart (NEMA) sonstige

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
