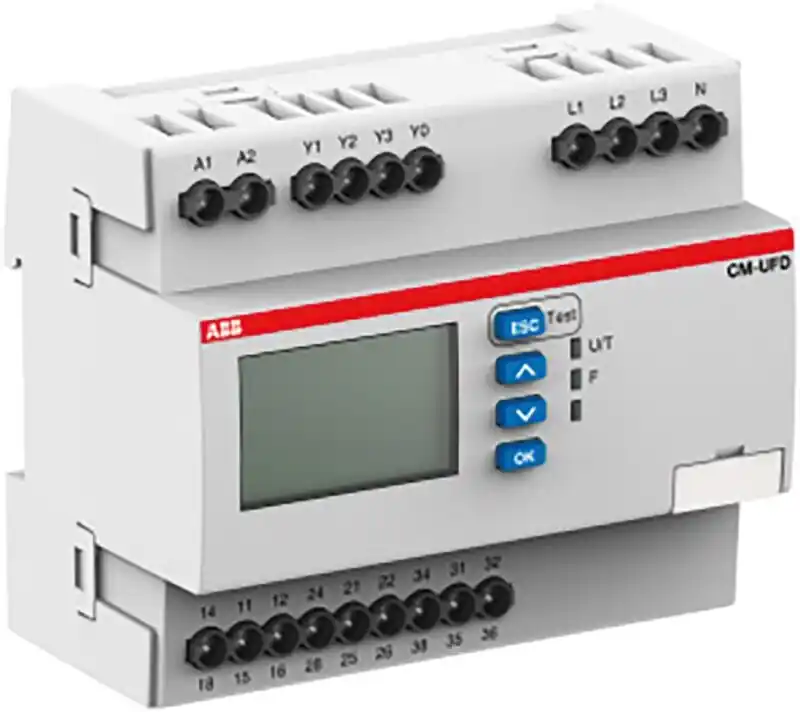

ABB – CM-UFD.M31 Spannungswächter 0-540V 1ph-Unterspg Schnäppchen

1-Phasen-Unterspannung möglich, 3-Phasen-Unterspannung möglich, 1-Phasen-Überspannung möglich, 3-Phasen-Überspannung möglich

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.

Spannungsmessbereich 1 0-540 V
1-Phasen-Unterspannung möglich Ja
3-Phasen-Unterspannung möglich Ja
1-Phasen-Überspannung möglich Ja
3-Phasen-Überspannung möglich Ja
Enthält Funktion Gleichspannung-Überspannung Nein
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen Nein
3-Phasen-Fenster möglich Ja
1-Phasen-Fenster möglich Ja
Enthält Funktion Gleichspannung-Unterspannung Nein
Enthält Funktion Gleichspannung-Fenster Nein
Spannungsart des Messbereichs AC
Ansprechwert Spannung 0-0 V
Min. einstellbare Ansprechverzögerungszeit 0 s
Max. zulässige Ansprechverzögerungszeit 0 s
Min. einstellbare Rückfallverzögerungszeit 0 s
Max. zulässige Rückfallverzögerungszeit 0 s
Anzahl der Kontakte als Öffner Nein
Anzahl der Kontakte als Schließer Nein
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
